Точно подобрать дифференциал для заднего моста по VIN-коду на автомобили Ssang Young Actyon, Korando, Kyron, Rexton, Musso Sport и на автомобили Тагаз Tager, Road Partner не удается. Каталоги выкладывают все типы мостов на один VIN. Подобрать можно по внешнему виду моста или по размерам штатного дифференциала. Для безошибочного подбора нужны три параметра моста: передаточное число главной передачи, тип моста и размер редуктора.
Как подобрать дифференциал по внешнему виду моста

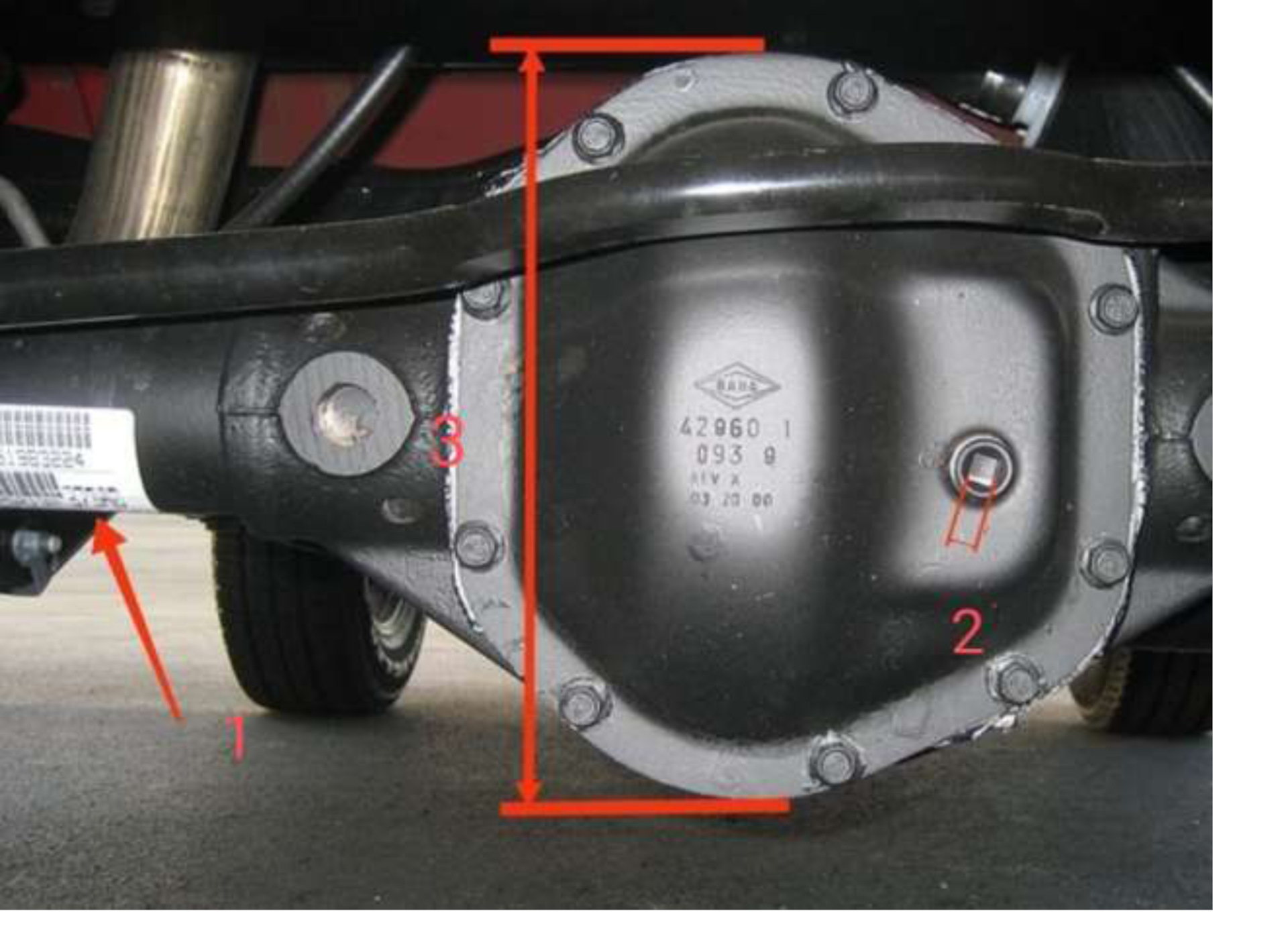

Для этого нужно померить два размера и прочитать наклейку на левом чулке моста.

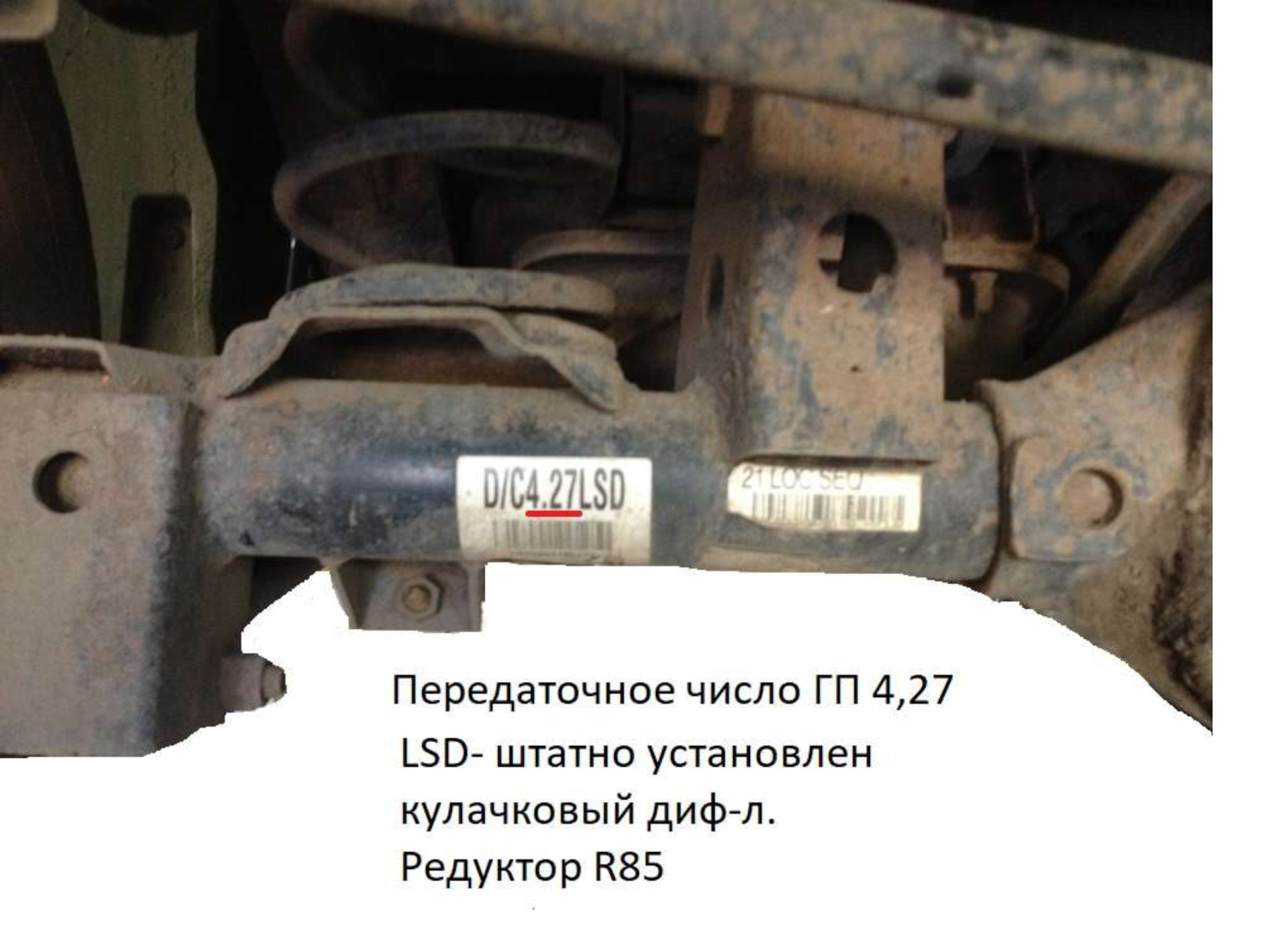

- Передаточное число главной пары указано на наклейке.
- Размер квадрата под ключ пробки уровня масла соответствует определённому типу моста:
- 10 мм — мост KSC;
- 12 мм — мост Tongil.
- Высота крышки редуктора определяет диаметр ведомой шестерни, соответственно размер редуктора:
- 264 мм — редуктор R85;
- 287 мм — редуктор R90.
Примечание. Если на наклейке есть надпись LSD, значит штатно установлен самоблокирующийся дифференциал. Такие дифференциалы ставились только в редуктор R85.
Если наклейка затёрта или утеряна полностью, передаточное число ГП можно определить по VIN. В корейских каталогах есть только корейские VIN (начинаются на К…, Z…). Если автомобиль российской сборки (VIN начинается на Х…, такой VIN не бьётся), посмотрите в техталоне дублёр VIN — номер шасси, рамы, который начинается на К…
Если не удаётся определить передаточное число ГП ни по наклейке, ни по VIN, тогда нужно снимать крышку редуктора. Передаточное число набито на боковой поверхности ведомой шестерни. Если нет возможности снять крышку, можно посчитать обороты кардана и колеса, например на www.drive2.ru/b/2882441/.
Как подобрать дифференциал по размерам штатного дифференциала
Необходимо слить масло и снять крышку редуктора.

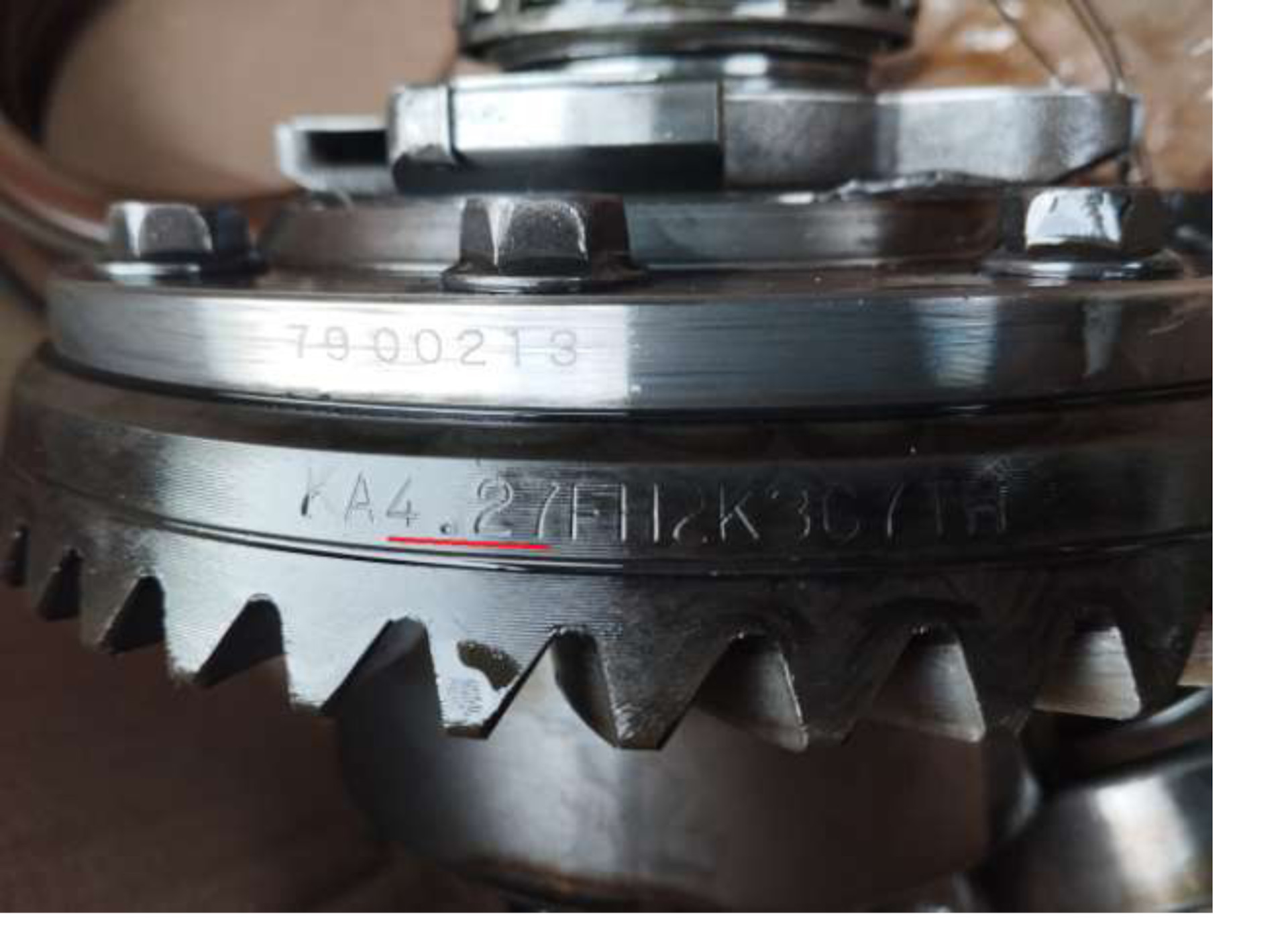

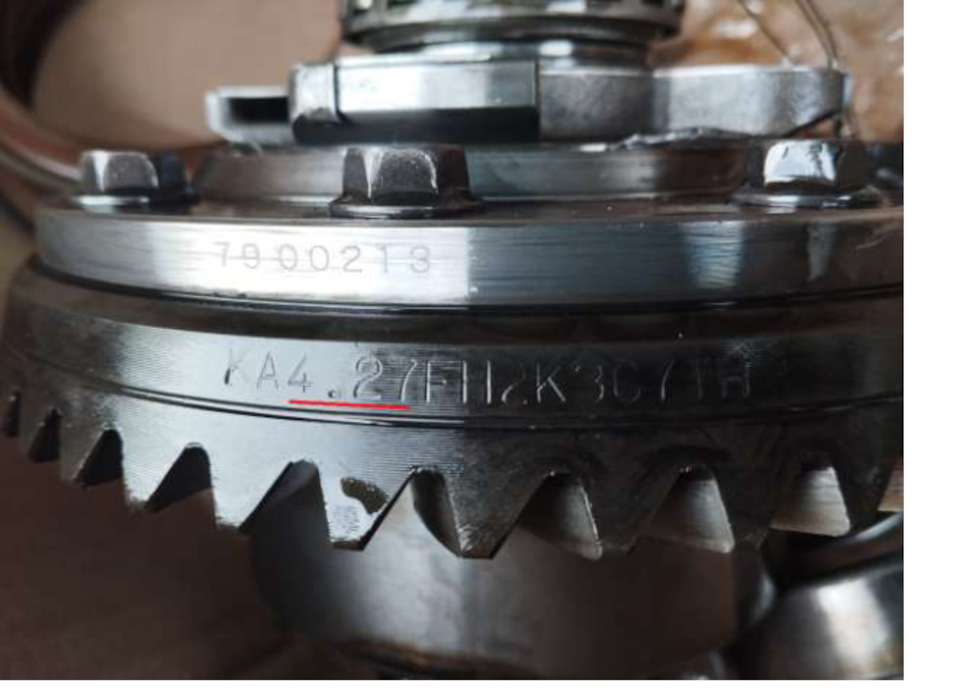

- Передаточное число ГП набито на боковой поверхности ведомой шестерни в формате 4.55. Главные пары делятся на силовые и скоростные, отличаются диаметром ведущей шестерни («хвостовика»). У каждого типа моста свой набор передаточных чисел скоростных и силовых ГП.
- Тип моста определяется:
- для редуктора R85 — по внутреннему диаметру подшипника:
- 45,618 мм — мост KSC;
- 42,875 мм — мост Tongil.
- для редуктора R90 — по количеству шлицев на полуоси (для этого необходимо вынуть полуось):
- 30 шлицев — мост Tongil;
- 34 шлица — мост KSC;
- 42,875 мм — мост Tongil;
- 50,0 мм — мост KSC.
- для редуктора R85 — по внутреннему диаметру подшипника:
- Размер редуктора определяется по количеству болтов крепления шестерни ГП:
- 10 болтов — редуктор R85;
- 12 болтов — редуктор R90.
Примечание. Для автомобилей Тагаз Tager, Road Partner (редуктор R85) размер пробки уровня масла не соответствует дифференциалу. В этом случае нужно выбирать дифференциал для моста KSC с соответствующим набором подшипников. Такой вариант встанет как в мост KSC, так и в мост Tongil.
Зная три параметра моста — передаточное число главной передачи, тип моста и размер редуктора — безошибочно подберём дифференциал:
Какой дифференциал ДКС подходит на задний мост Ssang Young и Тагаз
Дифференциалы для заднего моста на автомобили Ssang Young Actyon, Korando, Kyron, Rexton, Musso Sport. На автомобили Тагаз Tager, Road Partner.
ДКС — дифференциал колёсного средства. Изобретение Красикова В.Н., патенты № 2384775, № 2733174.
Подбор блокировки для заднего моста Ssang Young
| Редуктор | Мост | Передаточное число ГП | Внутренний диаметр подшипника, мм | Дифференциал ДКС |
|---|---|---|---|---|
| R85 | KSC | 3.92 · 4.27 · 4.55 · 4.89 · 5.38 · 5.86 | 45,618 | 427 |
| 3.31 · 3.54 · 3.73 | 45,618 | 462 | ||
| R85 | Tongil | 4.55 · 4.89 · 5.38 · 5.86 | 42,875 | 439 |
| 3.31 · 3.54 · 3.73 · 3.91 · 4.27 | 42,875 | 463 | ||
| R90 | KSC | 3.91 · 4.27 · 4.55 · 4.89 | 50 | 487 |
| R90 | Tongil | 4.27 · 4.55 | 42,875 | 489 |
| 3.31 · 3.54 · 3.73 · 3.91 | 42,875 | 488 |
Подробные характеристики — на сайте:
- ДКС.427 — мост KSC, редуктор R85, ГП 3.92–5.86
- ДКС.462 — мост KSC, редуктор R85, ГП 3.31–3.73
- ДКС.439 — мост Tongil, редуктор R85, ГП 4.55–5.86
- ДКС.463 — мост Tongil, редуктор R85, ГП 3.31–4.27
- ДКС.487 — мост KSC, редуктор R90
- ДКС.489 — мост Tongil, редуктор R90, ГП 4.27–4.55
- ДКС.488 — мост Tongil, редуктор R90, ГП 3.31–3.91
Дифференциалы для заднего моста на автомобили Ssang Young
Блокировки дифференциала на ТагАЗ
Примечания
- В редуктор R85 любого типа моста можно установить ДКС.427 с набором подшипников 45,618x82,931x26,988 мм:
- оригинальный ОЕМ 43729-05000;
- замена ОЕМ 25590/25523.
- Если на наклейке указано LSD — это редуктор R85.
- На автомобилях Korando, Musso ставился только редуктор R85.
- Количество шлицев на полуоси у всех вариантов мостов — 30 шт. Исключение — мост KSC с редуктором R90. В этом случае полуось на 34 шлица.
- На автомобилях Тагаз Tager, Road Partner размер пробки уровня масла не соответствует типу моста. Для этих автомобилей нужно выбирать ДКС.427 с подшипниками ОЕМ 43729-05000. Этот вариант встанет в мост KSC и мост Tongil.
Подшипники дифференциала для задних мостов автомобилей Ssang Young
| Редуктор | Мост | Размер подшипника, мм | Дифференциал ДКС |
|---|---|---|---|
| R85 | KSC | 45,618x82,931x26,988 | 427 |
| 45,618x82,931x26,988 | 462 | ||
| R85 | Tongil | 42,875x82,931x26,988 | 439 |
| 42,875x82,931x26,988 | 463 | ||
| R90 | KSC | 50x80x22 | 487 |
| R90 | Tongil | 42,875x82,931x26,988 | 489 |
| 42,875x82,931x26,988 | 488 |
Коды для заказа подшипников в магазинах запчастей
- Подшипник 45,618x82,931x26,988 мм
- Оригинальный ОЕМ 43729-05000. Замена 25590/25523 любого производителя. Дюймовый подшипник: внутреннее кольцо / наружное кольцо
- Подшипник 42,875x82,931x26,988 мм
- Оригинальный ОЕМ 43729-05600. Замена 25577/25523 любого производителя. Дюймовый подшипник: внутреннее кольцо / наружное кольцо
- Подшипник 50x80x22 мм
- Оригинальный ОЕМ 43729-21000, 43729-21001, 43629-310A0. Замена, метрический подшипник: 53410-4H000, 53410-4A400, 90368-50006, 90366-50007, 90366-50024, 90366-50033
Если в процессе подбора дифференциала, подшипников у Вас возникли вопросы — пишите, звоните техническому специалисту ООО «ДАК».
E-mail: ro@dak4x4.com, телефон: +79049368560.
Написать специалисту ООО «ДАК»
Частые вопросы
Можно ли подобрать дифференциал по VIN?
Точно подобрать дифференциал по VIN-коду на эти автомобили не удаётся. Каталоги выкладывают все типы мостов на один VIN. Подобрать можно по внешнему виду моста или по размерам штатного дифференциала. Нужны три параметра: передаточное число главной передачи, тип моста и размер редуктора.
Как отличить мост KSC от Tongil по пробке масла?
Размер квадрата под ключ пробки уровня масла соответствует определённому типу моста: 10 мм — мост KSC, 12 мм — мост Tongil. Для автомобилей Тагаз Tager, Road Partner (редуктор R85) размер пробки уровня масла не соответствует дифференциалу.
Как отличить редуктор R85 от R90?
Высота крышки редуктора определяет размер редуктора: 264 мм — редуктор R85, 287 мм — редуктор R90. Размер редуктора также определяется по количеству болтов крепления шестерни ГП: 10 болтов — R85, 12 болтов — R90.
Чем ДКС.427 отличается от ДКС.462 (и ДКС.439 от ДКС.463)?
Тип моста и размер редуктора одни и те же (KSC или Tongil, редуктор R85), но разный набор передаточных чисел главной пары. Например, для моста KSC: ДКС.427 — под ГП 3.92 · 4.27 · 4.55 · 4.89 · 5.38 · 5.86; ДКС.462 — под ГП 3.31 · 3.54 · 3.73. Код нужно брать строго по таблице подбора выше.
Что делать, если наклейка с передаточным числом утеряна?
Передаточное число ГП можно определить по VIN. Если автомобиль российской сборки (VIN начинается на Х…), посмотрите в техталоне дублёр VIN — номер шасси, рамы на К… Если не удаётся определить передаточное число ни по наклейке, ни по VIN — нужно снимать крышку редуктора: число набито на боковой поверхности ведомой шестерни.
Какой дифференциал выбирать для Тагаз Tager, Road Partner?
Размер пробки уровня масла не соответствует типу моста. Для этих автомобилей нужно выбирать ДКС.427 с подшипниками ОЕМ 43729-05000. Этот вариант встанет в мост KSC и мост Tongil.
Что значит надпись LSD на наклейке?
Если на наклейке есть надпись LSD, значит штатно установлен самоблокирующийся дифференциал. Такие дифференциалы ставились только в редуктор R85. Если на наклейке указано LSD — это редуктор R85.
